Электродвигатель А4-400Х-4МТ3

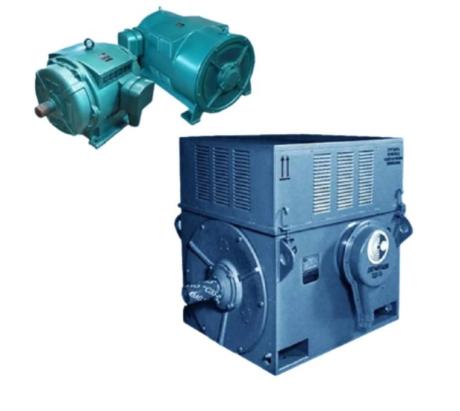

Высоковольтный асинхронный электродвигатель А4-400Х-4МТ3

Электродвигатель А4-400Х-4МТ3 предназначен для привода насосов, вентиляторов, дымососов и других промышленных механизмов, не требующих регулирования частоты вращения. Короткозамкнутый ротор позволяет обойтись без щёток и контактных колец для подвода питания к ротору.

Расшифровка обозначения

• А — асинхронный двигатель.
• 4 — номер серии.
• 400 — высота оси вращения, мм.
• Х — условное обозначение длины сердечника статора.
• 4 — число полюсов.
• М — модернизированное исполнение.
• Т3 — климатическое исполнение для сухого и влажного тропического климата; размещение в закрытых помещениях с естественной вентиляцией, без искусственного регулирования микроклимата.

Конструкция и охлаждение

Охлаждение ICA01 выполнено по разомкнутой воздушной схеме: окружающий воздух проходит через внутренние полости двигателя и отводит тепло от обмоток и магнитопровода. Поэтому условия запылённости и свободный проход охлаждающего воздуха непосредственно влияют на работу машины.

Двигатель имеет подшипники качения с пластичной смазкой. Термореактивная изоляция обмотки статора типа «Монолит-2» обеспечивает электрическую прочность обмотки. Соединение фаз обмотки — звезда. Соединение с приводимым механизмом выполняется через упругую муфту.

Монтаж и степень защиты

Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Степень защиты двигателя IP23 предусматривает защиту от проникновения твёрдых предметов размером от 12,5 мм и от вредного воздействия воды, падающей под углом до 60° к вертикали.

Коробка выводов имеет защиту IP55: оболочка ограничивает проникновение пыли и защищает электрические соединения от вредного воздействия водяных струй. Полная пыленепроницаемость и погружение в воду этой степенью защиты не предусматриваются.

Условия эксплуатации и режим работы

Климатическое исполнение Т3 предназначено для сухого и влажного тропического климата с эксплуатацией в закрытых помещениях с естественной вентиляцией, без искусственного регулирования микроклимата. Климатическая маркировка характеризует воздействие внешней среды, а код IP — защиту оболочки от твёрдых предметов и воды.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Установившаяся температура определяется нагрузкой и условиями охлаждения.

Предусмотрен прямой пуск от сети. Допускаются два последовательных пуска из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками — не менее трёх часов. Изменение направления вращения выполняется после полной остановки ротора.

Дополнительные пусковые и механические показатели

Кратности тока и моментов показывают их отношение к номинальным значениям. Максимальный момент характеризует предел моментной характеристики и не является допустимой длительной перегрузкой.
