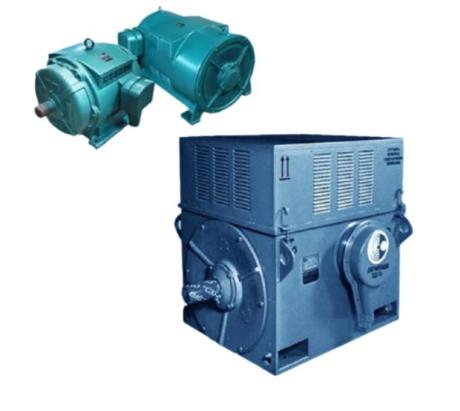

Электродвигатель 4АЗМ-8000/6000 УХЛ4

Высоковольтный асинхронный электродвигатель 4АЗМ-8000/6000 УХЛ4

Электродвигатель 4АЗМ-8000/6000 УХЛ4 относится к двухполюсным асинхронным машинам серии АТД4. Предназначен для привода быстроходных центробежных, питательных и сетевых насосов, компрессоров, нагнетателей и холодильных машин.

Расшифровка обозначения

• 4 — номер серии.
• А — асинхронный двигатель.
• З — замкнутая система вентиляции.
• М — исполнение для механизмов с нормальными условиями пуска.
• 8000 — номинальная механическая мощность на валу, кВт.
• 6000 — номинальное напряжение питания, В.
• УХЛ4 — климатическое исполнение для умеренного и холодного климата; размещение в помещениях с искусственно регулируемыми климатическими условиями, например в отапливаемых и вентилируемых машинных залах.

Конструкция и охлаждение

Короткозамкнутый ротор имеет электрически замкнутые проводники и не требует щёточно-контактного узла питания. Подшипники скольжения имеют принудительную смазку с подачей масла под избыточным давлением. Для их работы требуется подключение к системе маслоснабжения.

Внутренний воздух циркулирует по замкнутому контуру и отводит тепло от активных частей машины к водяному воздухоохладителю. Вода движется по отдельному контуру теплообменника. Такая схема предусматривает подключение подачи и отвода охлаждающей воды.

Монтаж и степень защиты

Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Степень защиты двигателя IP44 предусматривает защиту от проникновения твёрдых предметов размером от 1 мм и от вредного воздействия брызг воды с любого направления.

Коробка выводов имеет защиту IP55: оболочка ограничивает проникновение пыли и защищает электрические соединения от вредного воздействия водяных струй. Полная пыленепроницаемость и погружение в воду этой степенью защиты не предусматриваются.

Условия эксплуатации и режим работы

Климатическое исполнение УХЛ4 предназначено для умеренного и холодного климата с эксплуатацией в помещениях с искусственно регулируемыми климатическими условиями, например в отапливаемых и вентилируемых машинных залах. Климатическая маркировка характеризует воздействие внешней среды, а код IP — защиту оболочки от твёрдых предметов и воды.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Установившаяся температура определяется нагрузкой и условиями охлаждения.

Класс нагревостойкости изоляции F соответствует температурному индексу 155 °C. Он характеризует систему электрической изоляции; допустимая температура окружающего воздуха устанавливается отдельно.

Дополнительные пусковые и механические показатели

Кратности тока и моментов показывают их отношение к номинальным значениям. Максимальный момент характеризует предел моментной характеристики и не является допустимой длительной перегрузкой.

Размеры
