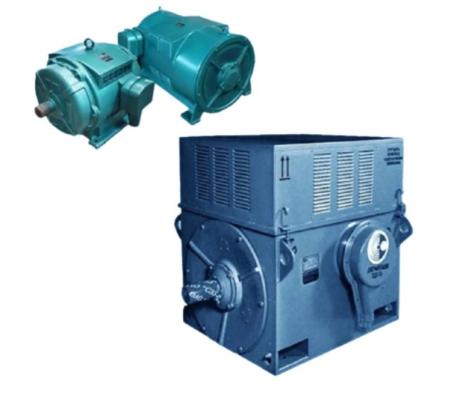

Высоковольтный асинхронный электродвигатель А4-400ХК-4МТ3
Электродвигатель А4-400ХК-4МТ3 предназначен для привода насосов, вентиляторов, дымососов и других промышленных механизмов, не требующих регулирования частоты вращения. Короткозамкнутый ротор позволяет обойтись без щёток и контактных колец для подвода питания к ротору.
Расшифровка обозначения
Конструкция и охлаждение
Охлаждение ICA01 выполнено по разомкнутой воздушной схеме: окружающий воздух проходит через внутренние полости двигателя и отводит тепло от обмоток и магнитопровода. Поэтому условия запылённости и свободный проход охлаждающего воздуха непосредственно влияют на работу машины.
Двигатель имеет подшипники качения с пластичной смазкой. Термореактивная изоляция обмотки статора типа «Монолит-2» обеспечивает электрическую прочность обмотки. Соединение фаз обмотки — звезда. Соединение с приводимым механизмом выполняется через упругую муфту.
Монтаж и степень защиты
Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.
Степень защиты двигателя IP23 предусматривает защиту от проникновения твёрдых предметов размером от 12,5 мм и от вредного воздействия воды, падающей под углом до 60° к вертикали.
Коробка выводов имеет защиту IP55: оболочка ограничивает проникновение пыли и защищает электрические соединения от вредного воздействия водяных струй. Полная пыленепроницаемость и погружение в воду этой степенью защиты не предусматриваются.
Условия эксплуатации и режим работы
Климатическое исполнение Т3 предназначено для сухого и влажного тропического климата с эксплуатацией в закрытых помещениях с естественной вентиляцией, без искусственного регулирования микроклимата. Климатическая маркировка характеризует воздействие внешней среды, а код IP — защиту оболочки от твёрдых предметов и воды.
Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Установившаяся температура определяется нагрузкой и условиями охлаждения.
Предусмотрен прямой пуск от сети. Допускаются два последовательных пуска из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками — не менее трёх часов. Изменение направления вращения выполняется после полной остановки ротора.
Дополнительные пусковые и механические показатели
Кратности тока и моментов показывают их отношение к номинальным значениям. Максимальный момент характеризует предел моментной характеристики и не является допустимой длительной перегрузкой.
| Показатель | Значение | Расшифровка |
|---|---|---|
| Iп/Iном | 5,8 | Отношение пускового тока к номинальному. |
| Mп/Mном | 0,8 | Отношение начального пускового момента к номинальному. |
| Mмакс/Mном | 2 | Отношение максимального вращающего момента к номинальному. |
| Допустимый маховый момент механизма GD?, кг·м? | 580 | Характеризует инерционную нагрузку приводимого механизма при пуске. |
Размеры
| Параметр | Размер, мм |
|---|---|
| Длина | 1550 |
| Ширина | 1320 |
| Высота | 1300 |
| Высота оси вращения от опорной поверхности лап | 400 |
| Диаметр приводного конца вала | 100 |
| Продольное расстояние между осями крепёжных отверстий | 900 |
| Поперечное расстояние между осями крепёжных отверстий | 800 |
