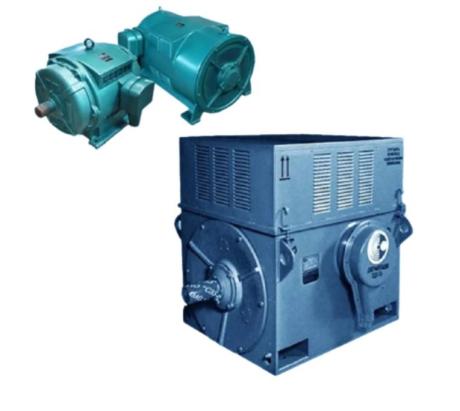

Электродвигатель ДАЗО4-400ХК-4ТВ3

Высоковольтный асинхронный электродвигатель ДАЗО4-400ХК-4ТВ3

Электродвигатель ДАЗО4-400ХК-4ТВ3 предназначен для привода насосов, вентиляторов, дымососов и других промышленных механизмов, не требующих регулирования частоты вращения. Короткозамкнутый ротор позволяет обойтись без щёток и контактных колец для подвода питания к ротору.

Расшифровка обозначения

• ДАЗО — асинхронный двигатель закрытого обдуваемого исполнения.
• 4 — номер серии.
• 400 — высота оси вращения, мм.
• ХК — условное обозначение длины сердечника статора.
• 4 — число полюсов.
• ТВ3 — климатическое исполнение для влажного тропического климата; размещение в закрытых помещениях с естественной вентиляцией, без искусственного регулирования микроклимата.

Конструкция и охлаждение

Система охлаждения IC0161 использует замкнутый внутренний воздушный контур и воздухо-воздушный теплообменник. Тепло от внутреннего воздуха передаётся наружному воздуху через поверхности теплообменника. Обдув наружного контура выполняется вентилятором; подвод охлаждающей воды не требуется.

Опорами ротора служат подшипники качения с пластичной смазкой. Соединение с приводимым механизмом выполняется через упругую муфту. Термореактивная изоляция обмотки статора типа «Монолит-2» формирует механически прочную систему изоляции.

Монтаж и степень защиты

Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Степень защиты двигателя IP54 предусматривает защиту от попадания пыли в количестве, нарушающем работу двигателя, и от вредного воздействия водяных брызг с любого направления.

Коробка выводов имеет защиту IP55: оболочка ограничивает проникновение пыли и защищает электрические соединения от вредного воздействия водяных струй. Полная пыленепроницаемость и погружение в воду этой степенью защиты не предусматриваются.

Условия эксплуатации и режим работы

Климатическое исполнение ТВ3 предназначено для влажного тропического климата с эксплуатацией в закрытых помещениях с естественной вентиляцией, без искусственного регулирования микроклимата. Климатическая маркировка характеризует воздействие внешней среды, а код IP — защиту оболочки от твёрдых предметов и воды.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Установившаяся температура определяется нагрузкой и условиями охлаждения.

Класс нагревостойкости изоляции F соответствует температурному индексу 155 °C. Он характеризует систему электрической изоляции; допустимая температура окружающего воздуха устанавливается отдельно.

Предусмотрен прямой пуск от сети. Допускаются два последовательных пуска из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками — не менее трёх часов. Изменение направления вращения выполняется после полной остановки ротора.

Дополнительные пусковые и механические показатели

Кратности тока и моментов показывают их отношение к номинальным значениям. Максимальный момент характеризует предел моментной характеристики и не является допустимой длительной перегрузкой.
