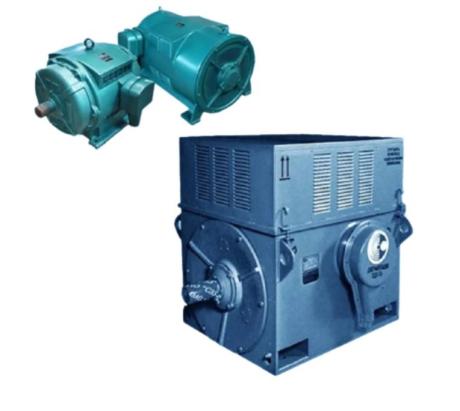

Электродвигатель ДАЗО4-400Х-8МАУ1

Высоковольтный асинхронный электродвигатель ДАЗО4-400Х-8МАУ1

Электродвигатель ДАЗО4-400Х-8МАУ1 предназначен для привода насосов, вентиляторов, дымососов и других промышленных механизмов, не требующих регулирования частоты вращения. Исполнение МА относится к специализированным двигателям для применения на объектах атомной энергетики.

Расшифровка обозначения

• ДАЗО — асинхронный двигатель закрытого обдуваемого исполнения.
• 4 — номер серии.
• 400 — высота оси вращения, мм.
• Х — условное обозначение длины сердечника статора.
• 8 — число полюсов.
• М — модернизированное исполнение.
• А — исполнение для применения на объектах атомной энергетики.
• У1 — климатическое исполнение для умеренного климата; размещение в условиях открытого воздуха.

Конструкция и охлаждение

Система охлаждения IC6A1A1 (IC611) использует замкнутый внутренний воздушный контур и воздухо-воздушный теплообменник. Тепло от внутреннего воздуха передаётся наружному воздуху через поверхности теплообменника. Обдув наружного контура выполняется вентилятором; подвод охлаждающей воды не требуется.

Короткозамкнутый ротор не требует щёток и контактных колец для подвода питания. Разделение внутреннего и наружного воздушных контуров позволяет отводить тепло без прямого продува активных частей окружающим воздухом.

Монтаж и степень защиты

Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Степень защиты двигателя IP54 предусматривает защиту от попадания пыли в количестве, нарушающем работу двигателя, и от вредного воздействия водяных брызг с любого направления.

Условия эксплуатации и режим работы

Климатическое исполнение У1 предназначено для умеренного климата с эксплуатацией в условиях открытого воздуха. Климатическая маркировка характеризует воздействие внешней среды, а код IP — защиту оболочки от твёрдых предметов и воды.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Установившаяся температура определяется нагрузкой и условиями охлаждения.
