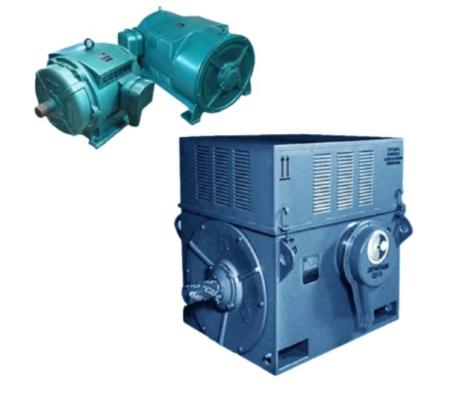

Электродвигатель ДАЗО4-13-50-4У1

Высоковольтный асинхронный электродвигатель ДАЗО4-13-50-4У1

Электродвигатель ДАЗО4-13-50-4У1 предназначен для привода насосов, вентиляторов, дымососов и других промышленных механизмов, не требующих регулирования частоты вращения. Исполнение относится к двигателям 12-го и 13-го габаритов с короткозамкнутым ротором.

Расшифровка обозначения

• ДАЗО — асинхронный закрытый обдуваемый двигатель.
• 4 — номер серии.
• 13 — условное обозначение габарита.
• 50 — условное обозначение длины магнитопровода статора.
• 4 — число полюсов.
• У1 — климатическое исполнение для умеренного климата; размещение в условиях открытого воздуха.

Конструкция и охлаждение

Система охлаждения IC6A1A1 использует замкнутый внутренний воздушный контур и воздухо-воздушный теплообменник. Тепло от внутреннего воздуха передаётся наружному воздуху через поверхности теплообменника. Обдув наружного контура выполняется вентилятором; подвод охлаждающей воды не требуется.

Опорами ротора служат подшипники качения с пластичной смазкой. Соединение с приводимым механизмом выполняется через упругую муфту. Термореактивная изоляция обмотки статора типа «Монолит-2» формирует механически прочную систему изоляции.

Монтаж и степень защиты

Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Степень защиты двигателя IP44 предусматривает защиту от проникновения твёрдых предметов размером от 1 мм и от вредного воздействия брызг воды с любого направления.

Коробка выводов имеет защиту IP55: оболочка ограничивает проникновение пыли и защищает электрические соединения от вредного воздействия водяных струй. Полная пыленепроницаемость и погружение в воду этой степенью защиты не предусматриваются.

Кожух наружного вентилятора имеет степень защиты IP21: он препятствует доступу пальцев и проникновению твёрдых предметов размером от 12,5 мм, а также защищает от вертикально падающих капель воды.

Условия эксплуатации и режим работы

Климатическое исполнение У1 предназначено для умеренного климата с эксплуатацией в условиях открытого воздуха. Климатическая маркировка характеризует воздействие внешней среды, а код IP — защиту оболочки от твёрдых предметов и воды.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Установившаяся температура определяется нагрузкой и условиями охлаждения.

Класс нагревостойкости изоляции F соответствует температурному индексу 155 °C. Он характеризует систему электрической изоляции; допустимая температура окружающего воздуха устанавливается отдельно. Температурное использование на уровне класса B предусматривает ограничение рабочего нагрева ниже температурного индекса класса F.

Предусмотрен прямой пуск от сети. Допускаются два последовательных пуска из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками — не менее одного часа. Изменение направления вращения выполняется после полной остановки ротора.

Дополнительные пусковые и механические показатели

Кратности тока и моментов показывают их отношение к номинальным значениям. Максимальный момент характеризует предел моментной характеристики и не является допустимой длительной перегрузкой.
