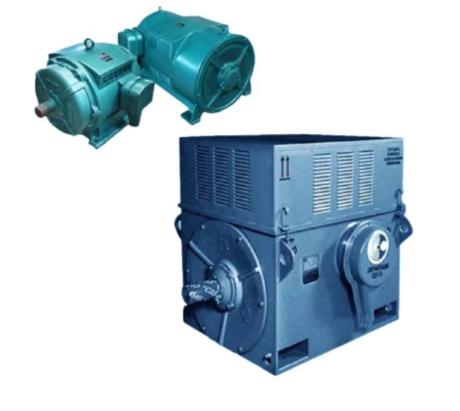

Электродвигатель А4-450Y-4МАУ3

Высоковольтный асинхронный электродвигатель А4-450Y-4МАУ3

Электродвигатель А4-450Y-4МАУ3 используется в приводах насосов, вентиляторов, дымососов, а также других промышленных механизмов, не нуждающихся в регулировании частоты вращения. Машина работает от трёхфазной сети переменного тока и оснащена короткозамкнутым ротором.

Мощность двигателя составляет 1000 кВт. При частоте питающей сети 50 Гц синхронная частота вращения равна 1500 об/мин. Доступны исполнения на напряжение 3000 и 6000 В.

Расшифровка обозначения

• А — асинхронный двигатель.
• 4 — номер серии.
• 450 — высота оси вращения, мм.
• Y — условное обозначение длины двигателя.
• 4 — число полюсов.
• У — климатическое исполнение для районов с умеренным климатом.
• 3 — категория размещения: эксплуатация в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий.

Конструкция и охлаждение

Система IC01 охлаждает двигатель потоком окружающего воздуха. Вентилятор вращается вместе с валом и поддерживает движение воздуха через внутренние полости машины. После отвода тепла воздух выходит наружу — охлаждение идёт по разомкнутому циклу.

Подшипниковые узлы выполнены с подшипниками качения и пластичной смазкой. Связь вала двигателя с рабочим механизмом осуществляется через эластичную муфту.

В обмотке статора применяется термореактивная изоляция типа «Монолит-2». Класс нагревостойкости изоляции — F, с температурным использованием на уровне класса B. Фазы обмотки соединяются звездой.

Монтаж и степень защиты

Двигатель выполнен по схеме IM1001: горизонтальный вал, крепление на лапах, два подшипниковых щита и один свободный конец вала для передачи вращения рабочему механизму.

Оболочка двигателя с защитой IP23 препятствует проникновению твёрдых предметов диаметром от 12,5 мм и защищает от вредного воздействия воды, падающей под углом до 60° включительно к вертикали.

Условия эксплуатации и режим работы

Климатическое исполнение У3 рассчитано на размещение в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий. Рабочий диапазон температуры окружающего воздуха для климатического кода У3 по ГОСТ 15150-69 — от -45 до +40 °C.

Для двигателя установлен продолжительный режим S1: нагрузка остаётся постоянной, а длительность рабочего периода достаточна для выхода на установившееся тепловое состояние.

Для запуска используется прямое включение в сеть.

Направление вращения — правое или левое. Переключение на противоположное направление выполняется из состояния покоя.
